aso N0 24.7 Junta de Dilatação Térmica




1- O SINTOMA:

Lajes e outros componentes estruturais como vigas e pilares quando expostos à incidência direta dos raios solares esquentam e esfriam na sequencia dos dias e noites.

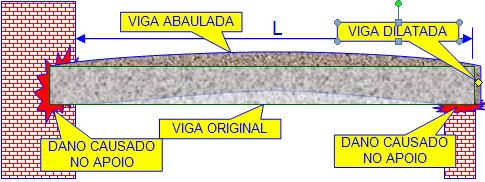

Ao esquentar, o concreto dilata, aumentando de tamanho, e ao contrário, ao esfriar, o concreto retrai diminuindo de tamanho.

Vamos ver o fenômeno da dilatação/retração causado pelo efeito térmico com um exemplo prático:

Neste exemplo, temos uma laje grande de 10 metros que se não tivesse uma junta de diltação causaria danos nas paredes laterais.



Então, para permitir que a laje dilate e retraia à vontade, sem trincar as paredes e sem trincar a própria laje, deve ser projetada (calculada) uma junta de dilatação térmica em uma determinada posição. Se a laje for muito comprida, então deve ter mais juntas.



QUAL É O VALOR DA MÁXIMA DILATAÇÃO?

A fórmula que dá a diltação térmica é dada por:

J = J1 + J2

isto é, a dilatação total J é a soma da dilatação J1 da laje 1 com a dilatação J2 da laje 2.

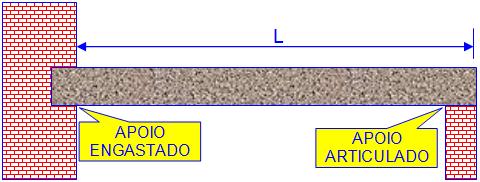

A laje 1 está engastada e, no engaste, ela não sofre deslocamentos de modo que toda a dilatação térmica dela vai se manifestar na Junta de Dilatação.

A laje 2 está simplesmente apoiada sobre um apoio articulado que permite o livre deslocamento de modo que a dilatação da laje 2 é dividida meio a meio entre o apoio articulado e a Junta de Dilatação.

A fórmula genérica da dilatação é dada por:

J = . L .   onde:

 é o Coeficiente de Dilatação Térmica da laje e a variação da temperatura.

2- O EXEMPLO:

Para facilitar a compreensão, vamos calcular a dilatação térmica em cima de um exemplo numérico:

CONCRETO = 0,00001 /0C

L1 = 6 metros = 600 centímetros

L2 = 2 metros = 200 centímetros

= Variação térmica entre o dia mais quente (pleno verão) e a temperatura mais baixa (chuva de granizo)

= 600C

nestas condições:

J = CONCRETO . (L1+L2) .

J = 0,00001 x (600 + 200) x 60

J = 0,00001 x 800 x 60

J = 0,48 centímetros = 4,8 milímetros

No exemplo, vê-se que uma laje de 8 metros de comprimento submetida a uma variação térmica de 60 graus Celsius sofre uma variação de 4,8 milímetros no comprimento. Num dia quente de verão, a laje quente recebendo uma chuva de granizo vai ter a temperatura variando, em poucos segundos.

3- O PROBLEMA:

Oberve que a junta de dilatação sofre uma variação de até 4,8 milímetros e dependendo da situação, essa variação pode acontecer em poucos segundos.

Então oque acontece com uma manta que está firmemente colada nas lajes L1 e L2?

Numa retração das lajes, a junta aumenta de tamanho em J = 4,8 milímetros. Vamor supor que a manta não tenha flexibilidade nenhuma. Então ela não vai conseguir acompanhar a dilatação e vai romper:



Numa dilatação das lajes, a junta diminui de tamanho em J = 4,8 milímetros. Então, a manta vai dobrar:



Para conseguir acompanhar toda essa movimentação, a Manta Asfáltica não pode ser rígida, devendo ser flexível.

Sua flexibilidade e a capacidade de alongamento vai depender da composição química formulada pelo fabricante.

O ALONGAMENTO máximo suportado pela manta é dada pelo fabricante da manta.

LMANTA = / MANTA

Vamos ver um caso prático de 2 fabricantes:

FABRICANTE TAXA DE ALONGAMENTO
FABRICANTE 1 5%
FABRICANTE 2 20%



Então devemos calcular o comprimento de alongamento de um trecho da manta que deverá ficar "não aderente":

LMANTA = / MANTA



No caso da manta do FABRICANTE 1, teremos:

LMANTA, F1 = 4,8  / 0,05 = 96 milímetros

Isto significa que a manta asfáltica deverá ter um trecho de 96 milímetros sem aderência.

Para garantir essa "não aderência", devemos colocar uma fita de papel com essa largura, isto é, LMANTA, F1 = 96 milímetros.

A Taxa de Alongamento (MANTA) varia de fabricante para fabricante em função da espessura e dos materiais empregados na fabricação da manta e variam desde 2% até 30%. Obviamente, mantas com Taxa de Alongamento elevado vai ter um comportamento melhor à variação da temperatura.

A norma brasileira NBR-9952 classifica as Mantas Asfálticas em 4 tipos e identificados como
Tipo I, Tipo II, Tipo III e Tipo IV justamente pela diferença da Taxa de Alongamento:

TIPO DA MANTA TAXA DE ALONGAMENTO   QUANTO AGUENTA NA TRAÇÃO ESPESSURA
TIPO I 2% 80 N 3 mm
TIPO II 2% 180 N 3 mm
TIPO III 30% 400 N 3 mm
TIPO IV 35% 550 N 4 mm



CUIDADO:

Aquele Teste de Estanqueidade que a impermeabilizadora realiza, deixando um certo volume de água por alguns dias não é garantia de "serviço bem feito" pois a manta deve garantir não apenas a estanqueidade à água mas também a resistência da manta às movimentações que ocorrem na laje. É por isso que a manta deve ser flexível e esta flexibilidade é obtida usando como matéria prima o asfalto que é mole e flexível.
