CONCORDÂNCIA

ENTRE     RETA     E     CURVA


Enquanto trafega pela estrada, o veículo está sujeito a um conjunto de forças. Uma dessas forças é fornecida pelo motor e impulsiona o veículo para a frente. A outra é formada pelo atrito do veículo com o ar e pelo atrito dos pneus com a estrada.

Nos desenhos das figuras 1 e 2, a força de impulsão é a força A e a força de resistência é a força B:

Figura 1 - Veículo trafegando num trecho reto, visto de cima:

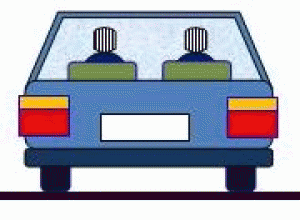

Figura 2 - Não há forças laterais (desde que não esteja ventando):







Nos trechos em curva surgem novas forças. Uma delas tende a jogar o veículo para fora da curva: é a força centrífuga e a outra segura o veículo, não deixando ele sair "voando pela tangente": é a força centrípeta. Nos desenhos das figuras 3 e 4, a força centrífuga é a força C e a força centrípeta é a força D: Quem garante a força D é o atrito entre o pneu e a pista de rolamento. Pneu careca, pista defeituosa, pista com rugosidade, pista molhada, óleo na pista e outros problemas diminuem o atrito e provocam o derrapamento do veículo na curva.

O projeto da curva leva tudo isso em consideração. Então em rodovias Classe Especial em que a velocidade de projeto é de 160 km/h, os raios das curvas são bem grandes, nunca menor que 600 metros. Já numa Rodovia Arterial Primária, que é Classe III, podem ser admitidas curvas com raios pequenos por que a velocidade de projetos dessa classe de rodovia é baixa.

Figura 3 - Veículo trafegando num trecho em curva, visto de cima:

Figura 4 - Forças laterais que tendem a tombar o veículo:





Por questão de segurança, a curva deve ter raio constante desde o ponto de início da curva até o ponto de término da curva. Dessa forma, o motorista precisa apenas manter o volante fixo e a velocidade fixa, sem aumentá-la e nem diminuí-la. Curvas que mudam de raio dentro da curva, isto é, começa a curva com um raio de curvatura e dentro da curva muda o raio de curvatura para outro valor (maior ou menor) provoca o desiquilibrio do carro e, certamente, este veículo vai bater na lateral da curva, numa defensa ou num guard-rail.

Curvas mal feitas que apresentem raios que variam ao longo da curva são curvas perigosas e causam acidentes. O tamanho da forças centrifuga e centrípeda é função do raio da curva e da velocidade do veículo. Mantendo a mesma velocidade e o meio raio, as forças centrífuga e centrípoeda permanecem, igualmente, invariável e o motorista pode completar a curva em total segurança.

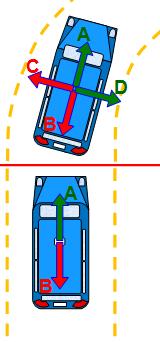

Figura 5 - O que acontece com o veículo quando ele passa pela linha vermelha?

Figura 6 - Ele recebe, repentinamente, as forças laterais?:





Como se dá a transformação do Estado em Reta para o Estado em Curva?

Figura 7 - Estado em Reta: Não há forças atuando sobre o veículo na direção transversal do movimento.

Figura 8 - Estado em Curva: Há forças que empurram o veículo para fora da curva, denominadas força centrífuga, e também forças que seguram o veículo para ele não sai voando pela tangente.

A passagem não pode ser violenta, nem instantânea. O ideal é que o carregamento C e D seja feito, ou melhor, possa ser feito de forma gradativa, que tivesse em gradiente suave, talvez linear:

Figura 9 - CF0

Figura 10 - CF1:

Figura 11 - CF2:

Figura 12 - CF3:

Figura 13 - CF4:

Durante a passagem dos diversos estados, as partes fixas do veículo respondem imediatamente à solicitação. As pessoas não. Cada pessoa tem um tempo de reação diferente.

Qual é a trajetória do veículo na situação ideal de carregamento?

No projeto de rodovias, define-se como Curva de Transição, o trecho da rodovia que vai desde o final do Trecho Reto, ponto TS, até o Início do Trecho Curvo, ponto PC. Veja um desenho esquemático do traçado na figura 14.

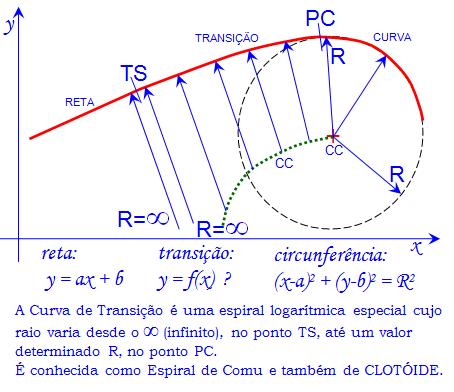

Figura 14 - Visão esquemática em planta.

Veja mais detalhes sobre a Clotóide na figura 15.

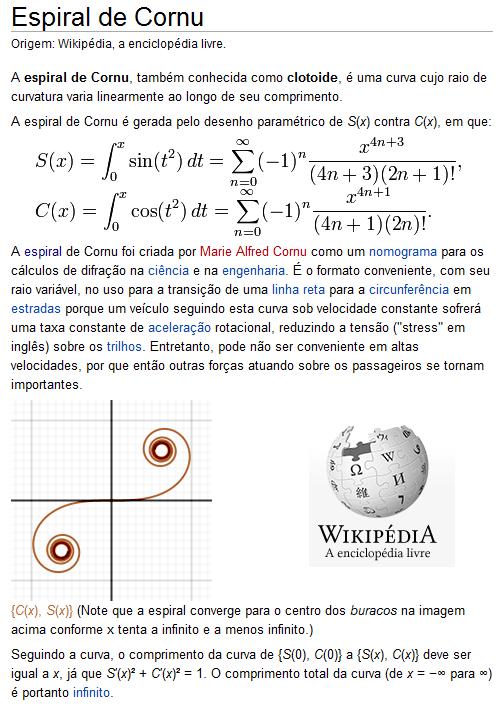

Figura 15 - Espiral de Cornu ou Clotóide.
