COMO CONSTRUIR UM TELHADO	4
	AS PARTES DE UM TELHADO

Entende-se como TELHADO qualquer cobertura que sirva de proteção.  Numa casa, o telhado é a cobertura que fecha, por cima, a casa, evitando a entrada de chuva, sol e vento. Diz-se que a casa tem telhado ou que a casa está coberta por um telhado.

1 - TELHA.

2 - TERÇA.

3 - APOIO DA TERÇA.

4 - CORRENTE.

5 - MÃO FRANCESA.

6 - ARCO.

7 - TIRANTE.

8 - CONTRAVENTO HORIZONTAL.

9 - CONTRAVENTO VERTICAL.

10 - PILAR.

11 - BLOCO DA FUNDAÇÃO.

12 - ESTACA.

1 - TELHA:

É o componente de fechamento do telhado e deve atender aos seguintes requisitos:

1 - Deve ser impermeável não permitindo a passagem de água pelo seu interior.

2 - Deve ser resistente suportanto bem o peso de uma pessoa adulta.

3 - Deve ser resistente ao vento, suportando bem a força de arrancamento.

4 - Deve ser instalada com um caimento adequado para permitir o escoamento das águas da chuva.

5 - Deve ser firmemente fixada para não ser arrancada pelo vento.

TELHAS MAIS COMUNS:

1 - Telha de Fibrocimento:

São as populares Telha de Amianto ou Telha de Cimento-Amianto ou simplesmente Telha Ondulada, pois antigamente eram fabricadas com fibras de amianto, hoje proibidas.

Possuem perfil ondulado, sendo comercializada em diversos tamanhos, com comprimento variante entre 1,22 e 2,44 metros, largura entre 0,92 e 1,10 metros e espessuras de 6 ou 8 milímetros.

Existem "telhas" com espessura de 5 milímetros mas estas não servem como telhas pois não suportam o peso de uma pessoa.

2 - Telha de aço galvanizado:

São fabricadas dobrando-se chapas planas de aço galvanizadas. Possuem seção trapezoidal, fornecidas na largura de 1,00 metro e no comprimento que pode variar entre 1,00 metros e 12,00 metros. São leves, fáceis de transportar e manusear.

3 - Telha Sanduiche:

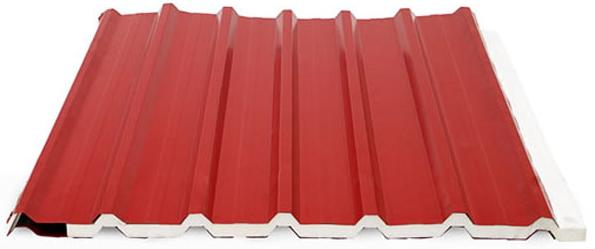

São duas telhas que formam um sanduiche que tem como "recheio" uma espuma expandida de poliuretano.

São excelentes isolantes termicos. Geralmente são de alumínio, podendo ser anodizadas com a adição de pigmentos.

4 - Telha de PVC:São feitas de plástico com adição de fibras de vidro. Possuem seção ondulada e permitem a passagem da luz.

2 - TERÇA:

É a peça que apoia a telha.Deve ser instalada de tal forma que a superfície superior fique paralela às telhas.

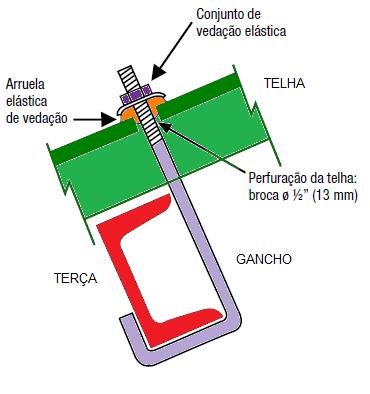

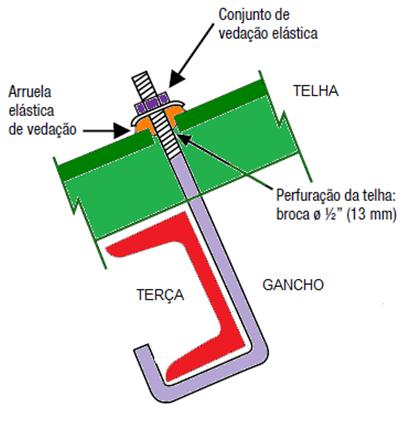

A terça serve também para a fixação do gancho que segura a telha.

Em geral preferem-se a disposição da esquerda pela facilidade oferecida na montagem, mas apresenta a desvantagem de permitir o acúmulo de água.

3 - APOIO DA TERÇA:

É a peça que dá sustentação à terça, fixa e dá estabilidade.

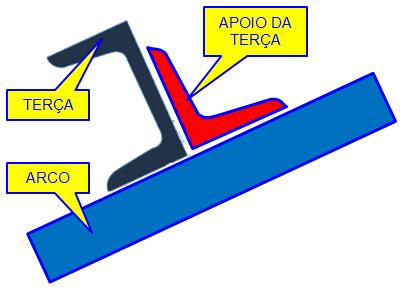

Em geral, o Apoio é soldado no arco e a Terça é parafusada no Apoio.

4 - CORRENTE:

É a peça que dá estabilidade à terça, evitando a sua flambagem horizontal. Terças muito compridas correm o risco de sofrerem uma Flambagem Horizontal.

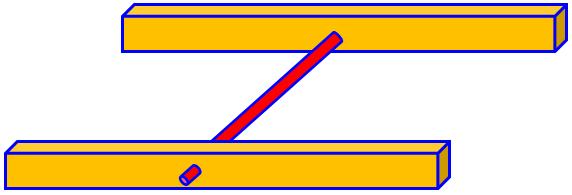

Uma das formas de evitar a Flambagem Horizontal da Terça seria usar um perfil maior. Mas um perfil maior, além do preço maior, pesa mais. Então usa-se um ferro redondo ligando uma terça na outra:

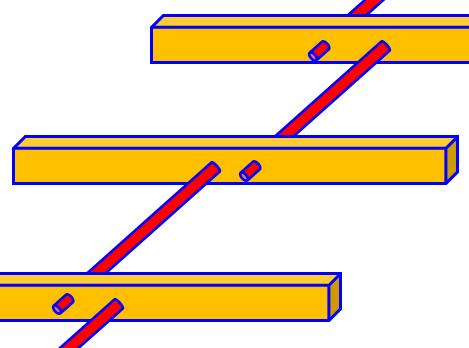

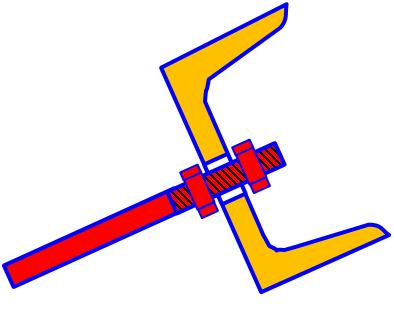

Essa peça chama-se CORRENTE e é firmemente aparafusada nas terças:

Para facilitar a montagem, as Correntes dos diversos vãos ficam um pouco deslocadas do alinhamento:

5 - MÃO FRANCESA:

Terças muito compridas ou muito finas apresentam a tendência de Flambagem Vertical. Para evitar a flambagem, uma das alternativas é empregar perfil mais grosso.

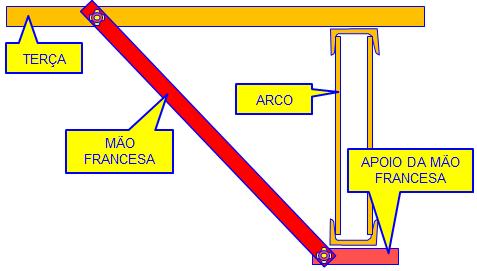

Outra alternativa é diminuir o vão da terça instalando uma Mão Francesa:

A Mão Francesa e o Apoio são feitas, geralmente, com perfil tipo Cantoneira, sendo o Apoio soldado, em fábrica, diretamente no Banzo Inferior do Arco e a Mão Francesa é fixada por meio de parafusos nas extremidades. Todos os furos são feitos na fábrica.

6 - ARCO:

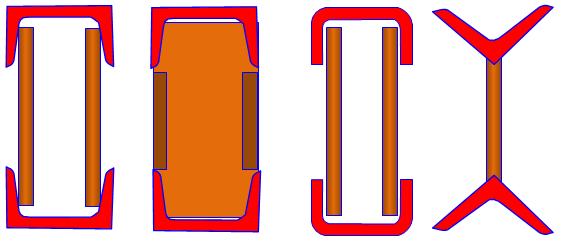

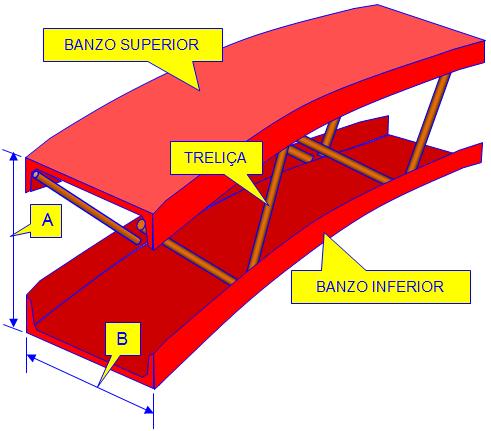

É o componente principal do telhado. Formado pelo Banzo Superior, pelo Banzo Inferior e pela Treliça.

Existem inúmeras formas de fabricação do Arco.

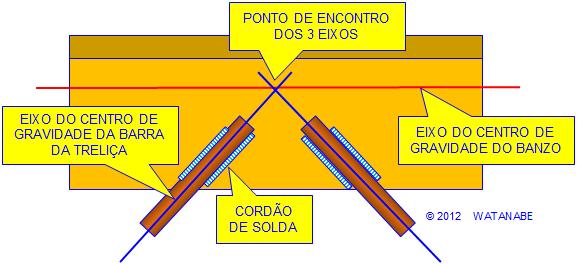

A escolha de um destes ou de outros que venha a ser elaborado, depende apenas do gosto do projetista. O importante é manter a simetria em torno do eixo vertical e garantir que as barras da treliça e o banzo tenham seus eixos de gravidade encontrando em um único ponto.

A posição exada do eixo de gravidade do perfil é dada pelo fabricante do perfil na Tabela das Características do Perfil. Veja alguns exemplos:

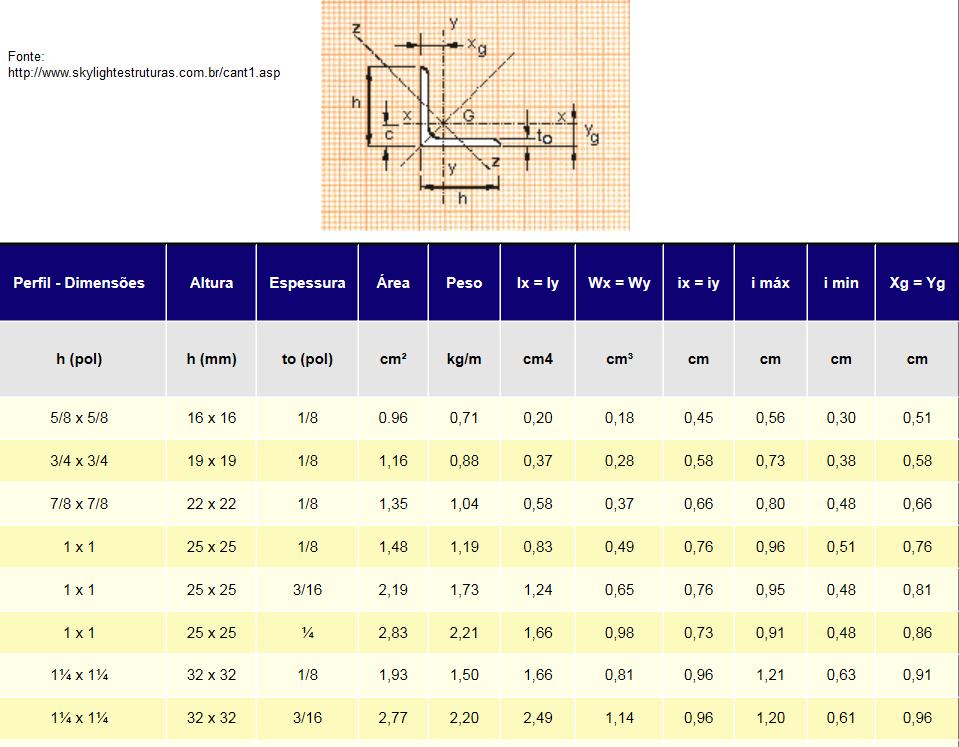

Exemplo de Tabela de Características do Perfil Cantoneira de Abas Iguais:

Exemplo de Tabela de Características do Perfil Cantoneira de Abas Desiguais:

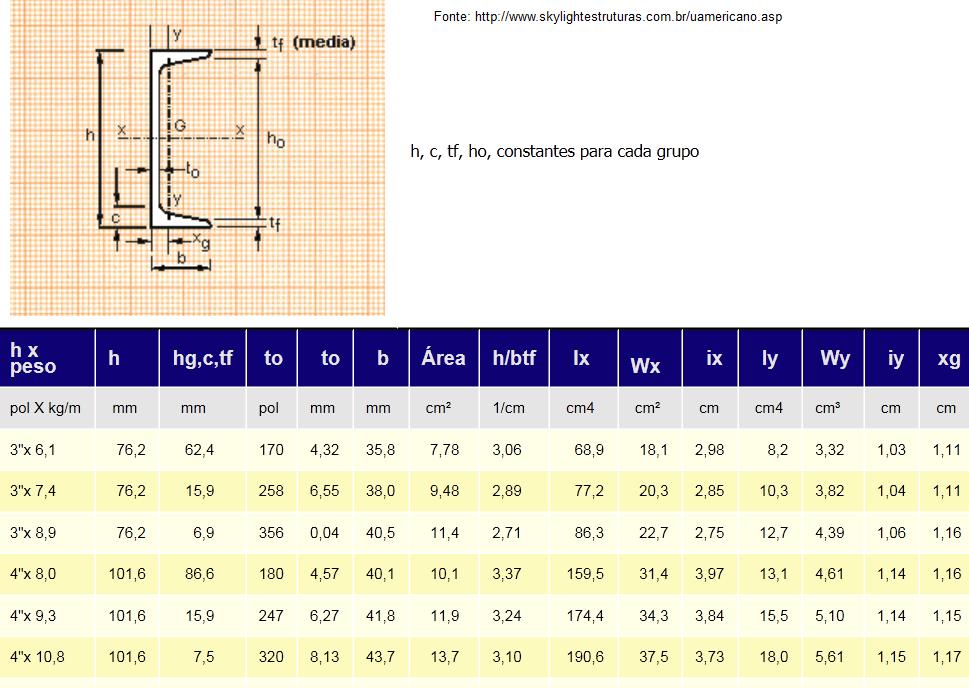

Exemplo de Tabela de Características do Perfil U:

7 - TIRANTE:

É o componente que serve para abosrover os esforços horizontais que se desenvolvem no Arco.

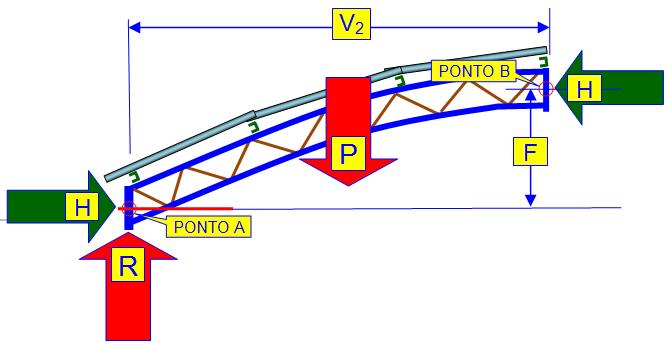

No Arco Simétrico encontramos o seguinte estado de forças em equilíbrio:

A força P, resultante de todos os pesos que agem no telhado, isto é, o peso das telhas, o peso da estrutura, a ação do vento, o peso de luminárias e dutos pendurados no telhado.

A força R, que é a reação do pilar e que é exatamente igual à força P.

A força H, que é a força horizontal que uma metade do arco exerce sobre a outra metade e que é exatamente igual à força de tração exercida sobre o tirante.

Podemos estabelecer a seguinte equação de equilíbrio:

P x V₂/2 = H x F

Em geral, o tirante é feito de uma barra maciça redonda, dotada de roscas nas extremidades para poder regular a força de tração no tirante. Entrentanto, não há obrigação nenhuma do tirante ser redondo, podendo ser um perfil tipo Cantoneira ou outro para facilitar a instalação das luminárias e dutos.

O importante é que o tirante tenha a seção transversal mínima (mm²) para aguentar com folga o esforço horizontal atuante.

8 - CONTRAVENTO HORIZONTAL:

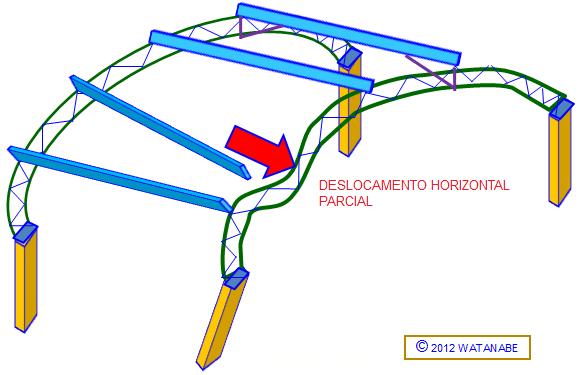

É o sistema de barras instaladas entre os vãos dos arcos e terças para evitar a defornação no plano horizontal do telhado.

 Barras instaladas entre um arco e outro e entre uma terça e outra mantém a rigidez da estrutura do telhado.

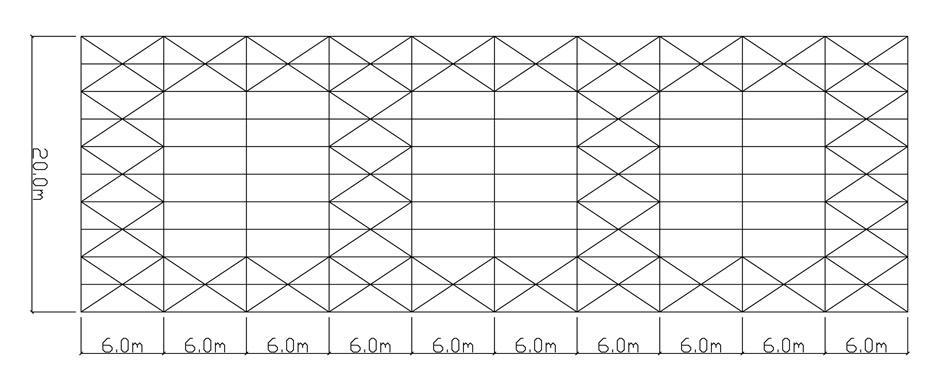

Veja um exemplo de Contraventamento Horizontal:

9 - CONTRAVENTO VERTICAL:

É o sistema de barras instaladas entre os pilares para absorver os esforços horizontais que atuam no telhado, principalmente aqueles provenientes da ação do vento:

10 - PILAR:

É o componentes estrutural responsável em transmitir os esforços atuantes na cobertura até os Blocos das Fundações.

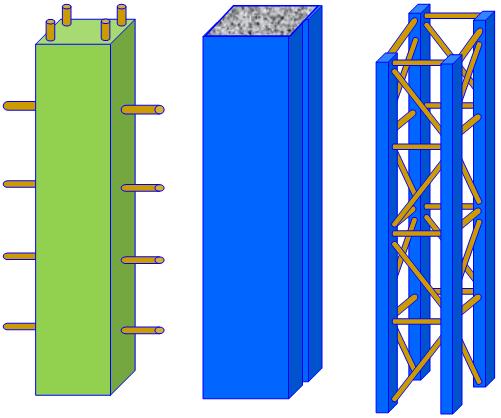

Podem ser confeccionados de concreto armado ou de aço.

Sendo de concreto armado devem ser dimensionados para os esforços verticais e também para os esforços horizontais nas duas direções do galpão. Neste caso, pode-se dispensar o Contraventamento Vertical. Na concretagem inserir ferros de espera para amarração dos blocos da alvenaria de fechamento.

O pilar misto de chapa de aço dobrada em "C" justapostas duas a duas e preenchidas com concreto alia a rapidez da execução, dispensando-se a forma de concreto, e depois podem ser preenchidas com concreto. Sendo dimensionado para absorver os esforços horizontais dispensam a instalação de Contraventamento Vertical.

O pilar treliçado é leve e agiliza a execução da obra pois o pilar pode ser inteiramente pré-fabricado.

11 - BLOCO DA FUNDAÇÃO:

O Bloco da Fundação é o componente estrutural com a função de transmitir o peso da estrutura para as estacas.

Dependendo da resistência do terreno, poderão ser necessárias várias estacas. Uma estaca tipo Strauss de 25 centímetros de diâmetro crava em solo firme suporta até 15 toneladas de peso.

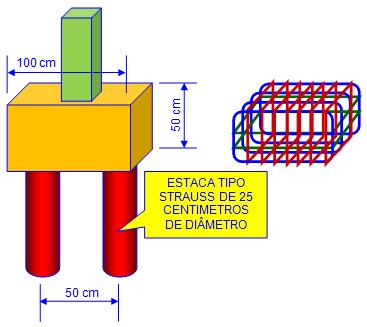

BLOCO SOBRE 2 ESTACAS:

No caso do pilar aplicar 20 toneladas, serão necessárias 2 estacas que, neste caso, estarão suportando um peso de 10 toneladas cada.

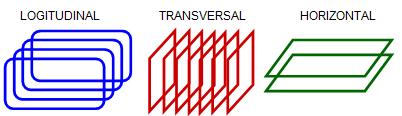

Veja como são as ferragens individualmente:

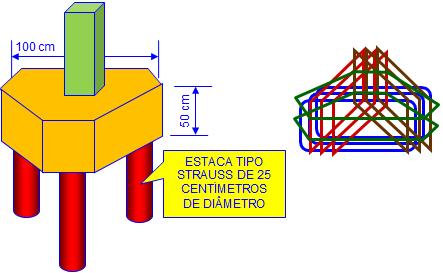

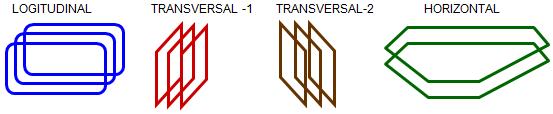

BLOCO SOBRE 3 ESTACAS:

No caso do pilar aplicar 39 toneladas, serão necessárias 3 estacas que, neste caso, estarão suportanto um peso de 13 toneladas cada:

Veja como são as ferragens individualmente:

12 - ESTACA:

A estaca serve para transmitir ao solo todo o peso do galpão.

Existem diversos tipos de estacas, como as pré-fabricadas que são cravadas com bate-estacas e aqueles que são moldadas in-loco como as estacas Strauss.

Pela facilidade de execução, fundações de galpões são feitas, geralmente com Estacas Strauss. A Strauss pode ser feita a partir de 20 centímetros de diâmetro até 50 centímetros.

Em geral adota-se a Straus de 25 centímetros. Na maior parte dos tipos de solos a Strauss de 25 centímetros suporta até 15 toneladas de peso.
