5 - A janela
tipo MAXIM-AIR. |
As janelas do tipo MAXIM-AIR (pronucia-se maximar) são do tipo mais versáteis dentre os diversos tipos de janelas. Veja por que:
|
Figura 1:
Aspecto genérico de uma janela tipo Maxim-Air |
1 - FUNCIONALIDADE:
As janelas MAXIM-AIR propiciam uma ótima circulação de ar no ambiente, pois possuem duas aberturas, uma na parte de baixo e outra na parte de cima.
|

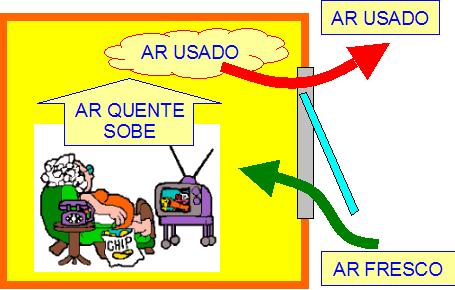

Figura 2:
A Maxim-Air permite tanto a saída do ar viciado como a entrada do ar
fresco |
A abertura inferior permite a entrada de ar fresco e a abertura superior permite a saída do ar usado. O ar usado é mais quente e fica sempre na parte mais alta do ambiente.
Isto é muito saudável pois o ar estará sendo contantemente renovado e é muito refrescante, pois os aparelhos e as pessoas produzem calor e este calor estará sendo removido junto com o ar usado.
A janela do tipo maxim-air é muito prática e permite diversos tamanhos da abertura, podendo-se controlar a quantidade de ar que entra pela janela.
| Figura 3:
Sequencia de abertura
|
A folha pára em qualquer posição graças a um dispositivo denominado "freio" que faz parte do pivô deslizante.
2 - SEGURANÇA
A abertura inferior pode ser calculada, pelo projetista, para ser limitada, pelo Limitador, a um máximo que garanta que uma pessoa não venha a cair. Em dias de vento forte, ao manusear o puxador, a pressão do vento poderá "puxar" a pessoa para fora. Esse máximo pode ser regulado para, por exemplo, 15 centímetros, para quem tem criança pequena em casa.
3 - LIMPEZA
A limpeza da parte externa da janela é facilitada "abrindo-se" um pouco mais a janela, destravando-se o limitador.

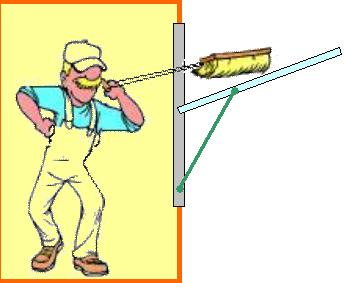

Figura 4:
Esquema de limpeza do lado externo da janela |
Esta posição, conhecida como posição de manutenção, é obtida destravando-se o limitador existente na guia.
Quando bem projetada, a janela maxim-air, na posição manutenção, fica inclinada para dentro de modo que é possível lavá-la com abundância de água que correrá sempre para dentro. Isso é importante no caso de janelas de apartamentos para se evitar que a lavagem de uma janela jogue água suja na cabeça das pessoas que estão lá em baixo.
4 - DETALHES TÉCNICOS:
PARTES DE JANELA MAXIM-AIR:

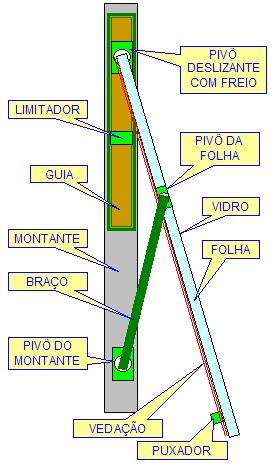

Figura 5:
Partes de uma janela do tipo Maxim-Air |
Os pivôs são peças especiais pois na articulação atuam forças mecânicas de elevada tensão. Fabricantes de "fundo de quintal" e serralheiros sem habilitação (diploma do SENAI, por exemplo) não usam pivôs e como braço utilizam uma barra simples de alumínio. Como vocês sabem, o alumínio é um metal mole e não resiste ao constante movimento. Desgastam-se com facilidade colapsando o braço ou formando folgas e há situações em que a folha se solta e despenca, com grande risco para as pessoas lá em baixo.

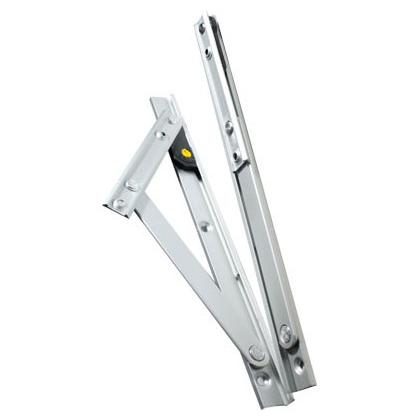

Figura 6:
Detalhe da articulação de uma Maxim-Air |
O pivô deslizante é dotado de buchas de nylon para permitir um deslizar suave e livre de ruídos. Caso seja omitida, ouve-se aquele ruído irritante de metal sobre metal. Além disso, é dotado de um freio o que permite parar a folha em qualquer posição além de emitar que a folha fique "batendo" quando venta.
A vedação mais utilizada é a do tipo escova. Com o tempo, a escova sofre um desgaste e deve ser substituída. Essa substituição pode ser feita pelo próprio morador. Há janelas em que a escova fica na folha e há janelas em que a escova fica no quadro fixo. A eficiência é a mesma.
O pivô do montante é fixado por meio de parafusos embutidos pois a garantia da estanqueidade da janela depende da perfeita justaposição da folha no quadro da janela. Tratando-se de dispositivo móvel, operado com frequência, há desgastes das partes móveis e a garantia da estanqueidade (ao vento e à chuva) é obtida fazendo-se um pequeno ajuste no pivô. O próprio morador poderá fazer esse ajuste.
O bom pivô é dotado de quatro parafusos pois na eventualidade de um ou dois deles vierem a se afrouxar, haverá outros para garantir a segurança. O limitador é também fixado por meio de quatro parafusos.
CUIDADO! Infelizmente, há muitos "fabricantes" de fundo de quintal que "fabricam" caixilhos sem atentar para os aspectos de segurança. Não é raro ouvirmos notícias de folhas que despencaram ferindo pessoas.
Dependendo do comprimento do braço, as janelas maxim-air podem ser:
| 1 - Janela maxim-air de braço

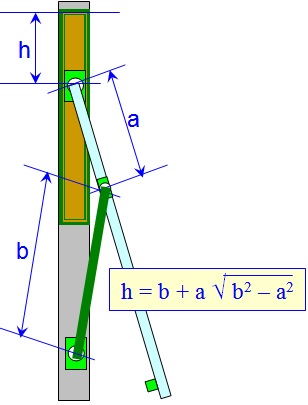

curto: A abertura máxima é o comprimento do braço (b). A abertura superior será igual ao Este tipo é preferido para locais onde moram crianças pequenas. O braço curto não permite uma abertura maior que o comprimento do braço. |
|

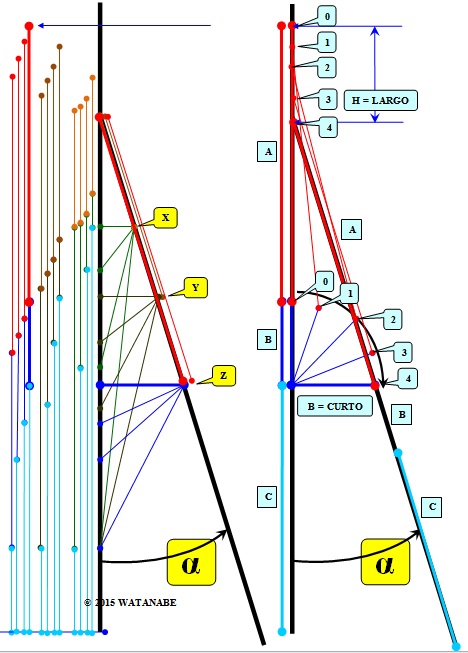

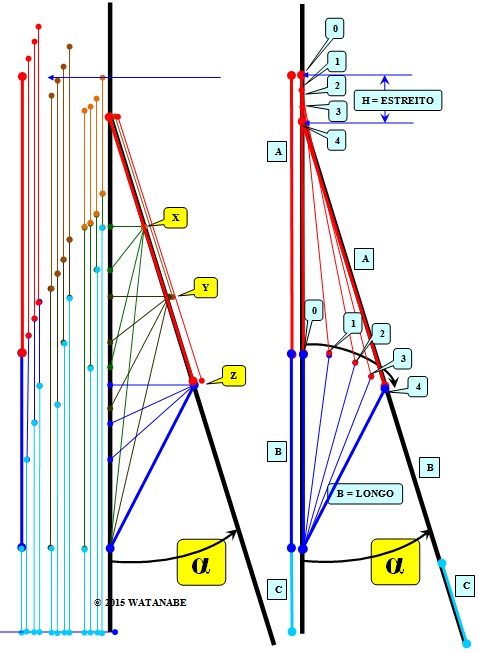

O tamanho da abertura superior "h" depende da relação entre as medidas "a" e "b". Quando "b" for bem curto, então a largura "h" vai ser bem grande. O desenho a seguir mostra as diversas posições "x", "y" ou "z" onde foi fixado o Pivô da Folha e o Pivô do Montante. É meio dificil de enxergar mas o desenho mostra as diversas posições das hastes durante o processo de abertura da janela.
| 2 - Janela

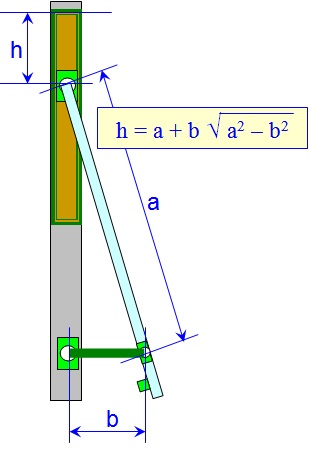

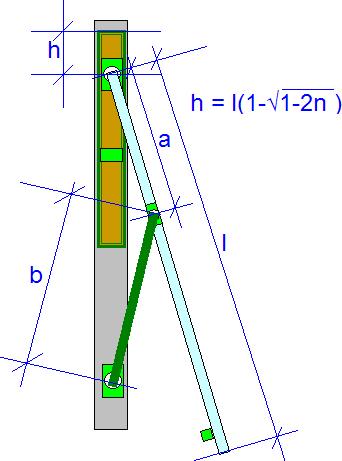

maxim-air de braço longo: A abertura máxima é determinada pelo limitador. Desejando-se uma abertura pequena, basta regular o limitador. A abertura superior (h) é dada pela fórmula. O tamanho da abertura inferior é deteminada pela altura do limitador. O próprio morador poderá regular a altura do limitador. Como uma garantia adicional, existem puxadores do tipo haste que limitam a abertura da janela. |
|
Da mesma forma que no caso anterior:
Janela maxim-air CRÍTICA:
Figura
7:  |

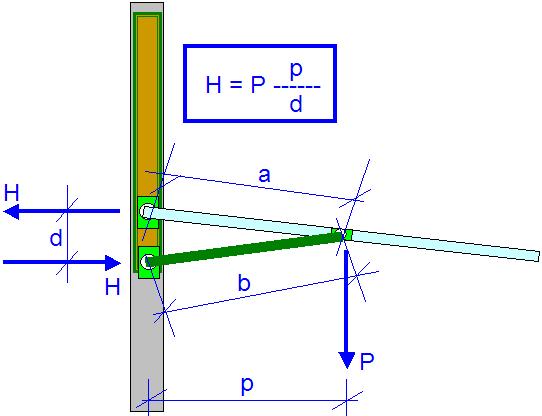

Deve-se evitar braço (b) com medida próxima à medida (a) pois na medida em que b se aproxima de a, o braço de alavanca diminui bastante e tende a zero, o que faz com que o esforço horizontal H tenda a infinito.
As guias podem deslizantes ou ajustantes.
| As guias do tipo
deslizante possuem um sulco reto e ao fechar a janela, a travessa superior apenas desliza
junto perfil da verga. Para garantir uma boa vedação, será necessário o emprego de uma guarnição especial de borracha macia. |
|
4 - ESTANQUEIDADE:
Devemos atentar para os 3 tipos de estanqueidade:
A - Estanqueidade à água;
B - Estanqueidade ao vento;
C - Estanqueidade ao barulho.
|

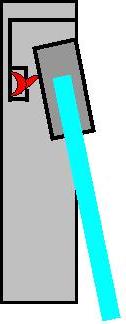

Figura 8:
Detalhe da guarnição para vedar a parte de cima da janela |
| As guias do tipo
ajustante possuem um sulco curvo e ao fechar a janela, a travessa superior ao mesmo tempo
que desliza junto perfil da verga, executa um movimento horizontal de aperto. A boa vedação será garantida pelo aperto que a folha fará no final do fechamento. Obviamente, existe a guia da direita e a guia da esquerda. |
|
Existe também soluções mais elaboradas para a vedação da folha móvel.
Em vez de utilizar apenas uma única barra como no exemplo:

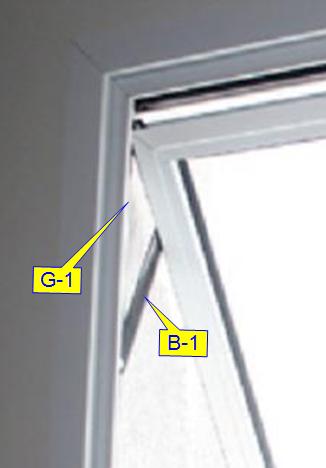

Figura 9:
5 - ESTANQUEIDADE PERFEITA:
Em prédios altos e janelas localizadas em frente a vales é comum a pressão do vento produzir ruídos desagradáveis e em dias de chuva a mesma pressão do vento forçar a penetração da água da chuva para dentro do quarto.

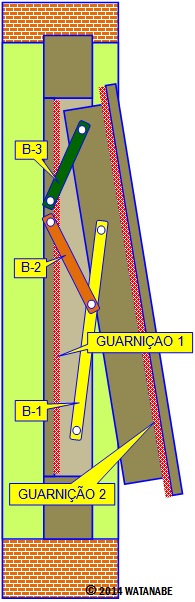

A janala maxim-air pode ser dotada de 3 braços de modo que no fechamento a folha móvel seja pressionada em toda a volta contra os montates. Veja no desenho as 3 barras identificadas por B-1, B-2 e B-3:
| Figura 10: O
movimento da folha é feito por meio de 3 braços  |
Figura 11:
Duas guanições garantem a estanqueidade perfeita da janela  |
Além dos 3 braços, pode-se utilizar 2 guias adicionais G-2 e G-3.

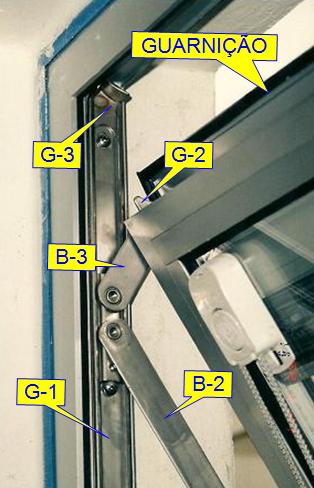

| Figura 12:
Guias adicionais para um fechamento hermético  |
Como se pode observar na foto, no final do fechamento as guias G-2 e G-3 tem um formato tal que força um deslizamento horizontal apertando a folha móvel contra o quadro da janela. O braço B-3 ajuda nesse movimento. Nesta situação, a guarnição que dá a volta toda no quadro móvel, fica totalmente prensada contra o quadro e faz isso pelo lado de fora da janela.
Pode-se instalar uma segunda guarnição para garantia adicional de vedação perfeita.
Isso garante não só a estanqueidade à água da chuva como também a estanqueidade ao vento. Esse tipo de vedação não deixa passar o vento, a janela não fica "batendo" e nem produz aquele silvo irritante, típico de casa mal assonbrada.
Outra caracterísitca desse tipo de fechamento é que a guranição ficando bem prensada contra o quadro da janela, não deixa o barulho de fora penetrar para dentro.
Como se vê a maxim-air garante uma vedação perfeita bloqueando o vento, a chuva e o barulho.
5 - CONTROLE DA LUZ EXTERIOR:
Nas janelas de dormitórios é imprescindível o controle da luminosidade. Mesmo à noite, há luz indesejável como a de farol de veículos e letreiros luminosos.
Não há como instalar venezianas como nas janelas do tipo Guilhotina.
A alternativa é dotar a folha móvel de vidro duplo com uma venezianda instalada entre os vidros.

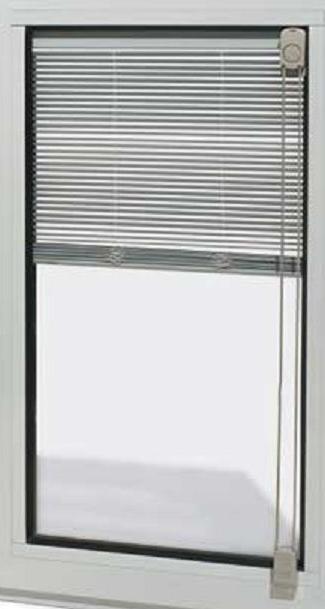

Figura 13:
Veneziana instalada no meio entre o vidro duplo |
A venezianda, na verdade uma persiana horizontal, instalada no interior do vidro duplo é acionada por um dispositivo magnético (instalado sem furar o vidro) que permite abaixar e levantar, assim como, inclinar as palhetas da persiana, permitindo, dessa forma, controle total sobre a quantidade de luz.
|

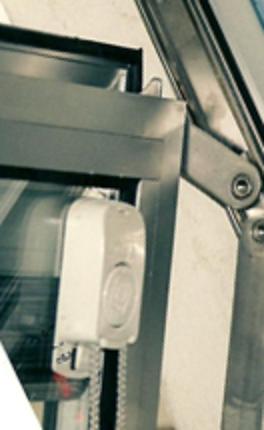

Figura 14:
Detalhe do disposito de acionamento da veneziana |
A grande vantagem desse tipo de montagem é que a veneziana não precisa ser limpa pois, instalada no meio dos vidros, não está sujeita ao pó.
6 - VENTILAÇÃO PERMANENTE:
Alguns ambientes como dormitórios, cozinha, lavanderia, banheiros e lavabos necessitam de Ventilação Permanente. Veja mais detalhes em
Não é possível a instalação de dispositos que permitam a ventilação permanente nas folhas de janelas do tipo maxim-air.
A alternativa é dotar a janela de venezianas ou placas com furos na lateral da folha móvel.
Veja uma exemplo:
|

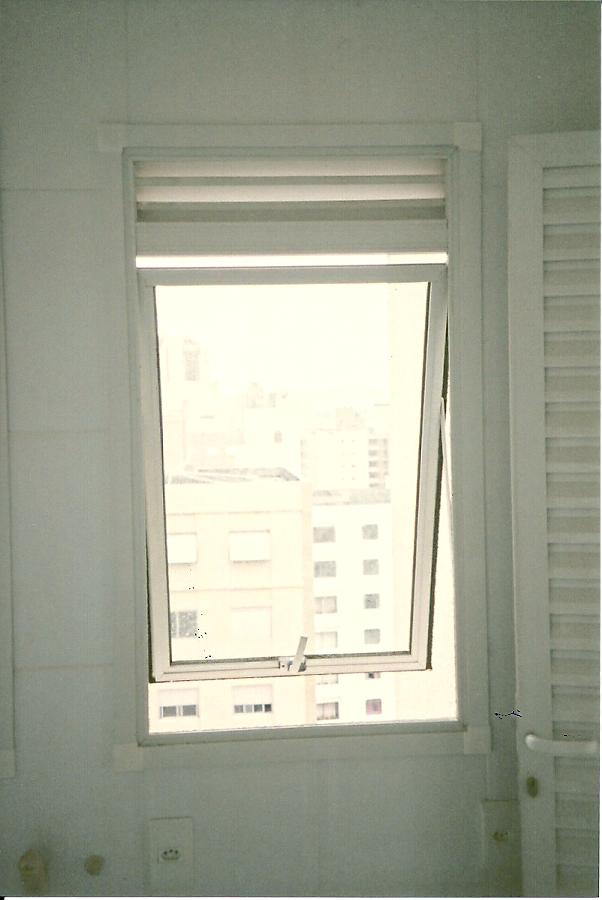

Figura 15:
Ventilação Permanente, por vezezina, na parte de cima da folha móvel |
Veja um outro exemplo:
Figura 16:
Ventilação Permanente, com tela, na parte de cima da janela |
|
A fabricação, montagem e instalação de toda e qualquer janela, por envolver questões de segurança e de salubridade, deve ser acompanhada por um técnico resposável. As dicas acima são meramente ilustrativas e só tem valor didático. Pelo aspecto pedagógico envolvido, as matérias e figuras podem ser livremente copiadas, impressas e distribuídas - Só não pode ser pirateada, isto é, copiar e distribuir como se fossem de sua autoria. |
