É um dreno que serve para retirar a água de um talude mas que "filtra" a água não deixando as partículas sólidas (terra) irem embora.

Um muro sem Dreno é um muro instável. A pressão que a água exerce sobre o muro é muito grande.



Numa temporada de chuvas, a água que percola pelo interior do solo pode derrubar o muro com muita facilidade:

DRENO VERTICAL COMUM:

A dificuldade de um dreno vertical comum é que, sendo de apenas uma granulometria ele pode:

1 - Colmatar, isto é, "entupir" de terra e não funcionar mais;

2 - Permitir a remoção da terra.

DRENO VERTICAL FILTRANTE:



O dreno vertical filtrante é formado por várias camadas de areia e brita que são calculadas em função da altura do muro do volume de água que precisa ser drenada do talude.

A sua construção é feita por etapas e por fases.

Para se evitar que as diversas camadas se misturem, coloca-se na Fase 1, uma tábua entre as camadas:

Etapa 1, fase 1 - Coloca-se as tábuas separadoras e preenche-se as camadas.

Nesta fase deve-se evitar a compactação dos materiais pois a compactação dificulta a remoção das tábuas. As camadas são feitas com no máximo 20 centímetros de altura.

A largura das camadas do filtro vai depender do dimensaionamento da vazão drenante. Normalmente a largura mínima é de 15 centímetros por camada, podendo chegar a 30 centímetros dependendo da vazão e da quantidade de camadas.

Completado o enchimento das camadas, então remove-se as tábuas e aplica-se vigosa compactação:

Etapa 1, fase 2 - Remove-se as tábuas separadoras e aplica-se compactação vigorosa.

Devido ao espaço exíguo entre o tardoz do muro e o talude recomenda-se o emprego de compactador manual.

Após a compactação, prossegue-se com a segunda camada, repetindo-se o ciclo, isto é, coloca-se as tábuas separadoras, preenche-se as camadas com brita, areias e argila:

Etapa 2, fase 1 - Coloca-se as tábuas separadoras e preenche-se as camadas.

E, assim por diante, repete-se as etapas até completar a altura do muro.



O TUBO DE DRENAGEM:

O tubo de drenagem deve ser dimensionado para o volume de drenagem a meia cana, isto é, o tubo não pode afogar mesmo com a chuva de maior recorrência.

O tubo de drenamgem deve ter um caimento mínimo de 2% para permitir que o fluxo transporte as pártículas sólidas que eventualmente venha a passar pelo filtro.

Nas cabeceiras do tubo deve ser construídas aberturas no muro de contenção para inspeções perídicas e também para a lavagem do tubo de drenagem.

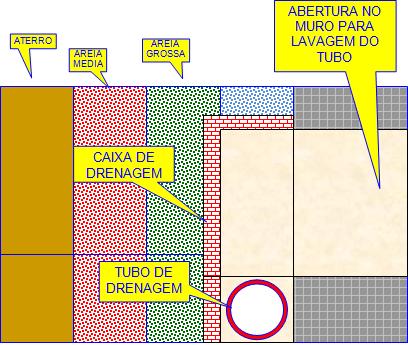

Veja uma sugestão para a construção dessas aberturas:

SEGURANÇA ADICIONAL:

Quando a gente trabalha com a terra, nunca se sabe o que a natureza nos reserva no futuro. Então, não custa nada consfeccionar uns barbacãs em diversas alturas do muro de contenção.

Veja detalhes de construção de barbacãs clicando aqui

NOTA IMPORTANTE: Este site é mantido por abnegado engenheiro que voluntariamente desenvolve o site na medida em que sobra um tempinho. Ele faz isso para divulgar detalhes técnicos importantes mas que não é de conhecimento de todos e que por isso mesmo causam muitas dores de cabeça. Por sua finalidade didática, o conteúdo do site pode ser livremente divulgado, copiado e impresso. Entretanto, seu conteúdo (texto, figuras e fotos) possuem proteção autoral, de modo que ao copiá-los recomenda-se mencionar a fonte. As dimensões apresentadas são meramente indicativas e servem para se ter uma idéia da proporção entre os elementos e NÃO DEVEM SER ADOTADAS na prática. Desejando-se construir um Muro e um Dreno Filtrante, o interessado deve solicitar um Projeto de Muro a um profissional habilitado.
