Trincas devido a imperícia

45

Até profissionais altamente especializados como Arquitetos e Engenheiros podem cometer algum tipo de imperícia ou negligência.

Veja o caso de uma REFORMA.

A instalação de um sistema condicionador de ar do tipo SPLIT criou a necessidade da passagem de tubos. No sistema SPLIT, existem dois aparelhos. Um denominado compressor que fica em área externa e outro denominado evaporador que fica no ambiente que queremos controlar. Entre um e outro há a necessidade de instalar um tubo por onde flui o gás refrigerante. É um tubo fino, porém precisa ser revestido com um isolante térmico. Cada evaporador recebe dois tubo, um que vem e outro que vai.

Havendo diversos evaporadores o conjunto de tubos atinge um diâmetro considerável.

No caso foram feitos furos de 15 centímetros de diâmetro empregando-se percussão de marreta (pesada) sobre talhadeira. A viga era uma viga transversal com 8 metros de comprimento (viga de grande porte) e 60 centímetros de altura.

Figura 1 - Vigas transversas foram furadas para a passagem de tubos do sistema condicionador de ar.

O método de abertura dos furos foi totalmente inadequado. Lascas consideráveis foram arrancadas de modo que a região afetada atingiu bem mais que os 15 centímetros do furo. Veja, na foto abaixo, como a viga ficou afetada.

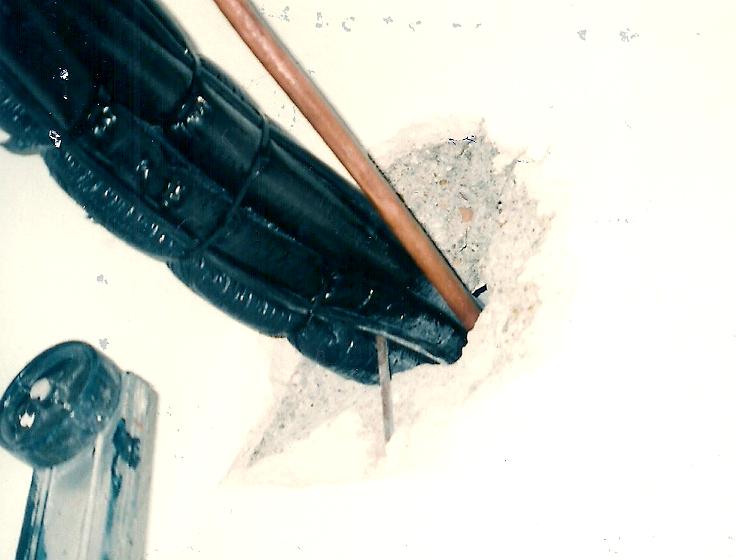

Figura 2 - Detalhe das lascas arrancadas pela percussão.

Se os furos tivessem sido feitos no meio do vão da viga, o efeito seria, talvez, desprezível. Entretanto, nas regiões próximas do apoio da viga, as forças cortantes atingem valores máximos exigindo muito do concreto e também a complementação da resistência por meio de armaduras próprias para absorver a força cortante.

Veja a situação esquemática dos esforços e componentes resistivos em uma viga:

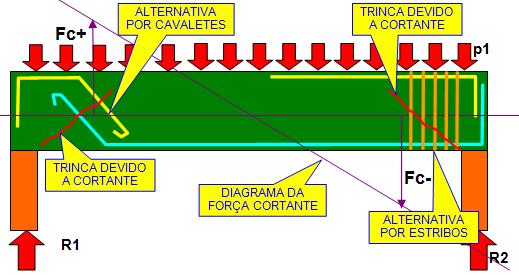

Figura 3 - Diagrama da Força Cortante numa viga e as alternativas de disposição de ferros para ajudar a absorver a força cortante.

A força cortante tende a trincar a viga, produzinto trincas no sentido inclinado que vulgarmente denominamos trincas a 45 graus.

Uma boa parte dessa força é absorvida pela concreto da viga. Quanto maior a resistência do concreto melhor será a absorção dessa força. Além do concreto, ferros devem ser colocados na direção transversal da tendência da trinca.

Uma alternativa é usar o próprio ferro longitudinal dobrando-os na forma de cavaletes. A outra alternativa é por meio de estribos, ferros transversais que a gente usa para ajudar a armar a viga e que é calculada para absorver o restante da força cortante.

Situação como a da foto abaixo onde os estribos foram totalmente corrídos é MUITO PREOCUPANTE e pode causar o desmoronamento do prédio.

Figura 4 - Foto de uma situação  de total deterioração dos
estribos de uma viga. Para que pensa que o estribo serve
apenas para ajudar na montagem da armadura da viga, tudo bem,
mas, na verdade, os estribos exercem uma função importante
absorverdo uma parte da força cortante.

No caso, a imperícia do Arquiteto reside no fato dele não atentar para o fato e não colocou nenhuma restrição ou, pelo menos, alerta nos projetos. A imperícia do Engenheiro do Ar Condicionado reside no fato dele ter determinado a trajetória dos tubos desde o compressor até o evaporador, inclusive fixado o diâmetro máximo do furo. A falha é que nenhum dos dois se lembrou, e aí reside a negligência, de consultar o Engenheiro de Estruturas. A outra imperícia é a do Mestre de Obras que determinou que o furo fosse feito com marreta e talhadeira, inclusive autorizado cortar os estribos que estavam atrapalhando a passagem dos tubos alegando que os estribos tinham apenas a função de segurar os ferros longitudinais.
