Trincas devido à dilatação térmica da laje de cobertura

1

Os raios solares incidindo diretamente sobre a laje de cobertura, produz muito calor.

Em dias quentes de verão, principalmente nas latitudes baixas, isto é, entre a linha do Trópico e do Equador, a laje de cobertura atinge temperaturas altas, 70ºC ou mais, sendo capaz de fritar um ovo.

O concreto é péssimo condutor de calor, de modo que a parte de baixo da laje não esquenta tanto (ainda bem) produzindo uma grande diferença, que chamamos de gradiente, de temperatura entre o lado de cima e o lado de baixo. Essa diferença de temperatura vai envergar a laje, fazendo com que ela fique ligeiramente abaulada, arqueada, envergada para cima.

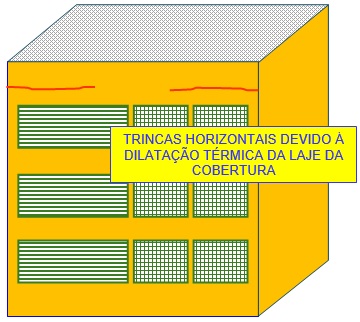

O desenho a seguir apresenta o abaulamento de forma exagerada para fins didáticos:




Veja a foto de um caso real onde o ligeiro arqueamento da laje produziu um giro na sua beirada fazendo surgir uma trinca horizontal em toda a lateral do prédio:


São casos de difícil solução se desejarmos "eliminar" a trinca. Não havendo risco para a segurança e estabilidade das estruturas e também para as pessoas, então pode-se pensar numa solução em que convivemos com a trinca e introduzimos elementos que até ajudam a melhorar a estética da fachada. Clique na figura:

Quer ver mais casos de calor e de Conforto Térmico? botaoQV.gif (478 bytes)
