10 - COMO FUNCIONAM OS MUROS DE ARRIMO.

SAIBA O QUE ACONTECE QUANDO A ÁGUA INFILTRA NO SUBSOLO ...


O muro de arrimo é a solução mais comum para segurar um barranco.

A função do muro de arrimo é substituir a terra que foi removida para a feitura de um platô.

Barrancos de até 2 metros de altura podem ser contidos com um muro de arrimo feito de alvenaria. Barrancos com mais de 2 metros de altura devem ser contidos com um muro de arrimo feito de concreto armado.
Neste caso, contratar um Engenheiro Civil, um Geotécnico ou um Técnico de Edificações para fazer o Projeto do Muro.

VEJA AQUI ALGUMAS REGRAS PRÁTICAS ...


1 - O barranco, formado pelo terreno natural, foi formado há muito milhares de anos. Nesse período a terra foi se acomodando e o talude foi se estabilizando.


2 - Nesse barranco, você pretende construir um platô (uma parte plana) para poder construir a sua casa. A parte desenhada em cor laranja seria a parte que você pretende remover.


3 - Quando você retira uma parte do terreno, a parte que fica tem um alívio de pressão e quer se soltar ou desbarrancar.

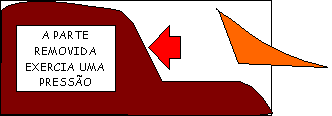

4 - Essa tendência a desbarrancar existe porque aquela parte que foi retirada exercia uma certa pressão sobre aquela parte que ficou.


5 - O muro de arrimo precisa exercer, sobre a parte que ficou, uma pressão pelo menos igual àquela que a parte removida exercia antes de ser removida.

VEJA AQUI ALGUNS CUIDADOS NECESSÁRIOS ...

perc106.gif (146218 bytes) Todo mudo de arrimo, para funcionar direito, precisa que seja construído entre ele e o terreno, um FILTRO.

O filtro tem como função aliviar a pressão neutra (a pressão da água) sobre o muro.

Sem o filtro, a água existente dentro do terreno tende a derrubar o muro.

Com o filtro, a água é drenada e o muro fica livre da presão da água.
