3.A - ABERTURAS EM PAREDES.
Cuidados ao se produzir aberturas nas paredes.

1 - INTRODUÇÃO:

As casas precisam de paredes para proteger as pessoas contra as intempéries (sol, chuva, vento) e essas paredes precisam ser fortes para aguentar não só a ação das intempéries como também a eventual ação de vândalos que querem invadir a sua casa. Então pensamos em fazer as paredes grossas e bem rígidas mas as paredes não podem ser totalmente fechadas. Uma casa sem porta e sem janelas é uma casa que não dá para entrar e nem viver com saúde nela.

Casas saudáveis possuem amplas janelas que permitem a livre entrada dos raios solares que promovem a assepsia dos compartimentos (os ráios solares matam os germes e bactérias) e tem também amplas portas que facilitam a circulação das pessoas e do vento para arejar e levar embora o cheiro, o bolor, o ácaro e outros microorganismos produzidos pela vida das pessoas.

Uma casa com portas e janelas pequenas é uma casa mal ventilada, é uma casa mal cheirosa, cheia de microorganismos como bolor, fungos e ácaro e também insalubre pois não consegue levar para fora o gás carbônico produzido pela respiração das pessoas e isso causa sonolência, perda de percepção e diminuição da produtividade. Outro efeito doentio desse tipo de casa é o excesso de umidade no ar. Umidade expelida pelas pessoas na expiração. O excesso de umidade favorece o desenvolvimento de doenças respiratórias principalmente nas crianças.

Para nós que vivemos em uma região Tropical (situada entre o Trópico de Câncer e o Trópico de Capricórnio) é imprescindível a existência de aberturas voltadas para o exterior. Mais janelas e mais janelas grandes. Clique aqui para ver as implicações de viver em um País Tropical.

Veja mais detalhes sobre posição e dimensões das janelas no site www.ebanataw.com.br/metabolismo.

Geralmente, quando ocorre uma violenta tempestade, é comum as pessoas jogarem a culpa na natureza, entretanto, devemos fazer uma observação simples. Todas as casas foram afetadas pelo vento? Se sim, então a culpa será da natureza mesmo. Porém, se apenas algumas poucas casas foram afetadas pelo vento, então a culpa não pode ser atribuída integralmente ao vento.

2 - INFLUÊNCIA DE UMA ABERTURA NA PAREDE:

Além de ostentarem portas e janelas bonitas e funcionais, as paredes servem também para sustentar o teto, a laje e o telhado. Todo esse peso mais o peso da ação da chuva e dos ventos, principalmente numa tempestade, são transmitidas pelas paredes para as fundações da edificação.

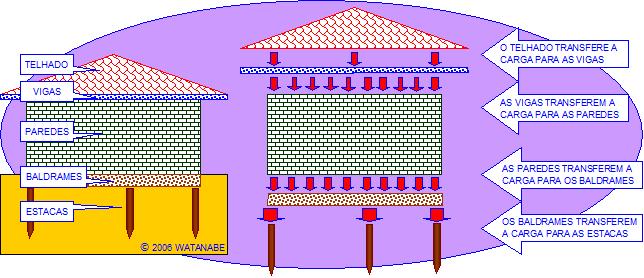

Veja como acontece a transferência de cargas entre os diversos componentes da estrutura de uma casa:

Examinando o que acontece no interior de uma parede, podemos ver o fluxo das forças caminhando de cima para baixo:

Teoricamente, o fluxo das cargas é uniforme, mas na prática essa situação de uniformidade não é encontrada pois na construção da parede empregamos materiais (blocos, tijolos, argamassa) não homogêneos que são assentados por mão de obra (João, Antonio, etc.) também não homogêneas, de modo que o fluxo das cargas dentro da parede será sempre "mais ou menos" uniforme.

Veja mais detalhes sobre a trajetória das cargas através da parede CLIQUE AQUI

Toda abertura feita em uma parede causa um certo enfraquecimento da estrutura da parede. A transferência das cargas se acomoda, fugindo da abertura, resultando partes da parede com pouca carga e outras áreas da parede mais carregadas:

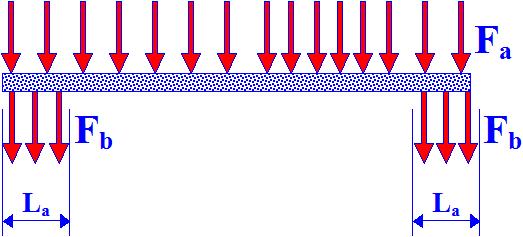

Observe que as cargas que atuam sobre o vão da janela precisam ser apoiadas por um viga colocada na verga do vão. VERGA é a parte de cima da abertura. Veja o que acontece nesta viga:

Na parte de cima da viga atuam as cargas da parede e na parte de baixo da viga, uma parte não tem apoio nenhum e nas extremidades a viga está apoiada numa parte estreita da parede, de comprimento La.

Estaticamente precisamos garantir o eqüilíbrio: Fa = Fb + Fb  onde Fa é o somatório das tensões que atuam ao longo da face superior da viga e Fb o somatório das tensões que atuam na estreita faixa de apoio da viga na alvenaria.

O ponto crítico é o ponto de apoio da viga pois ocorre uma grande concentração de forças. É comum encontrarmos trincas nos cantos superiores de janelas e portas juntamente pelo efeito de "esmagamento" causado pela força Fb. O comprimento La deve ser calculado de tal forma que a carga Fb esteja sempre abaixo da carga admissível da alvenaria naquele trecho de comprimento La.

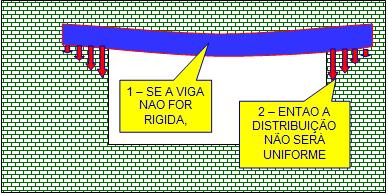

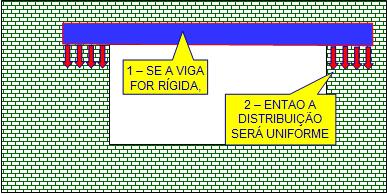

Cuidados especiais devem ser tomados pois a viga da verga não possui rigidez suficiente para garantir uma uniformidade na aplicação da carga Fb. Veja as duas situações seguintes, uma com uma viga totalmente rígida e outra com uma viga bastante flexível. (desenho em escala exagerada para fins didáticos):

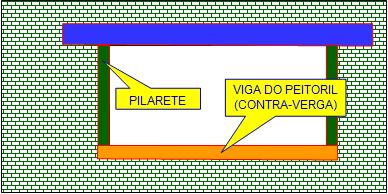

A solução será aumentar o comprimento de apoio La, ou aumentar a rigidez da viga (aumentando a altura, por exemplo) ou construindo pilaretes laterais para transferir as cargas da viga da verga para uma outra viga que será construida na soleira da janela (contra-verga):

O cálculo de dimensionamento das vigas e pilaretes deve levar em consideração o material com que serão confeccionados, isto é, se de concreto armado, de blocos e canaletas de concreto, de blocos e canaletas cerâmicas, de aço, etc.

3 - ABERTURAS EM SEQÜÊNCIA:

Quando a largura da abertura é pequena, não há necessidade de se colocar a viga na verga superior. De acordo com as normas brasileiras (NBR-10837) para vãos até 2 X espessura da parede e abertura isolada:

PAREDE DE 1 TIJOLO (20 cm) PAREDE DE 1/2 TIJOLO (10 cm)
Lvão <= 40 cm Lvão <= 20 cm

Essa condição vale também para o caso de existirem várias aberturas uma ao lado das outras desde que a distância entre uma abertura e a próxima seja MAIOR que a largura da abertura.

No caso de várias aberturas distanciadas a menos que a largura da abertura, então, a norma brasileira exige que as pequenas aberturas sejam substituida por uma única abertura, para efeito de cálculo da viga da verga:

4 - O PÊSO SOBRE A VIGA DA VERGA:

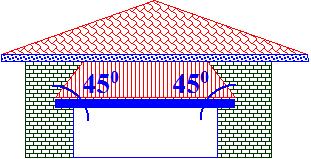

A norma brasileira (NBR-6136/2006) recomenda que a carga atuante sobre a viga da verga é o peso da parede mais as cargas que nela atuam dentro de uma faixa triangular com vértices nas extremidades da viga:

A área triangular a ser considerada é delimitada, é claro, pela geometria da parede, de modo que nas condições habituais de casas, teremos um diagrama de esforços atuantes sobre a viga da verga com o seguinte aspecto:

5 - NORMAS BRASILEIRAS:

NBR-6118 - Projeto de Estrutura de Concreto Armado;

NBR-8800 - Projeto e Execução de Estruturas de Aço de Edifícios;

NBR-10837 - Cálculo de Alvenaria Estrutural de Blcos Vazados de Concreto;

NBR-15270 - Alvenaria Estrutural - Blocos Cerâmicos - Projeto e Execução.

6 - CURIOSIDADE:

ESPESSURA MÍNIMA DE PAREDE DE BLOCOS:

  ESPESSURA MÍNIMA EXEMPLOS DIMENSÃO MÍNIMA BLOCO A UTILIZAR
PAREDES RESISTENTES 1/30 DA ALTURA OU DA LARGURA ou
14 cm
3,00 metros 10,0 cm Bloco 15
    4,00 metros 13,3 cm Bloco 15
    5,00 metros 16,7 cm Bloco 20
    6,00 metros 20,0 cm Bloco 20
    7,00 metros 23,3 cm Bloco 25
PAREDES DE VEDAÇÃO 1/36 da largura 3,00 metros 8,3 cm Bloco 10
    4,00 metros 11,1 cm Bloco 15
    5,00 metros 13,9 cm Bloco 15
    6,00 metros 16,6 cm Bloco 20
