COBRIMENTO

9

Cobrimento é a camada de proteção da armadura, é a camada de concreto que fica no meio da armadura e a face externa do componente estrutural. É o cobrimento que impede a penetração da água ou da umidade do meio externo para dentro da laje, viga ou pilar evitando, assim, a oxidação da armadura.

Em uma estrutura de concreto armado, quem resiste aos esforços de tração não é o concreto mas sim a armadura. Quanto maior o esforço de tração mais ferro é colocado na estrutura. Mas o ferro enferruja com facilidade na presença de umidade. Então a armadura precisa ser protegida contra a penetração da umidade.

Veja o que pode acontecer com um cobrimento deficiente:

Em um pilar, a deficiência no cobrimento da armadura permitiu a fácil penetração de água da chuva.
A umidade permitiu a oxidação da armadura longitudinal que, expandindo, causou o destacamento do cobrimento.



O mesmo problema ocorreu nas vigas
Causando a oxidação foi total nos estribos.



Tabela de cobrimento mínimo conforme a norma NBR-6118:

Classe de agressividade ambiental Agressividade Classificação geral do tipo de ambiente para efeito de projeto Risco de deterioração da estrutura COBRIMENTO [mm]
Laje 4) Viga Pilar
I Fraca Rural Insignificante 20 25 25
Submersa
II Moderada Urbana 1), 2) Pequeno 25 30 30
III Forte Marinha 1) Grande 35 40 40
Industrial 1), 2)
IV 5) Muito Forte Industrial 1), 3) Elevado 45 50 50
Respingos de maré

NOTAS:

1) Pode-se admitir um microclima com uma classe de agressividade mais branda (um nível acima) para ambientes internos secos (salas, dormitórios, banheiros, cozinhas e áreas de serviço de apartamentos residenciais e conjuntos comerciais ou ambientes com concreto revestido com argamassa e pintura).

2) Pode-se admitir uma classe de agressividade mais branda (um nível acima) em: obras em regiões de clima seco, com umidade relativa do ar menor ou igual a 65%, partes da estrutura protegidas de chuva em ambientes predominantemente secos, ou regiões onde chove raramente.

3) Ambientes quimicamente agressivos, tanques industriais, galvanoplastia, branqueamento em indústrias de celulose e papel, armazéns de fertilizantes, indústrias químicas.

4) Para a face superior de lajes e vigas que serão revestidas com argamassa de contrapiso, com revestimentos finais secos tipo carpete e madeira, com argamassa de revestimento e acabamento tais como pisos de elevado desempenho, pisos cerâmicos, pisos asfálticos e outros tantos, as exigências desta tabela podem ser substituídas por 7.4.7.5, respeitado um cobrimento nominal 15 mm.

5) Nas faces inferiores de lajes e vigas de reservatórios, estações de tratamento de água e esgoto, condutos de esgoto, canaletas de efluentes e outras obras em ambientes química e intensamente agressivos, a armadura deve ter cobrimento nominal 45 mm.

NOTA IMPORTANTE: A execução de toda e qualquer obra de concreto, por envolver questões de segurança e de responsabilidade civil, deve ser acompanhada por um técnico resposável com registro na Prefeitura Municipal. As dicas acima são meramente ilustrativas e só tem valor didático. Pelo aspecto pedagógico envolvido, as matérias e figuras podem ser livremente copiadas e distribuídas.

CURIOSIDADES: Veja

1 - Como era: Antes da NBR-6118, a norma que regulava a questão do cobrimento era a NB-1:

Todas as barras da armadura, principal o unão, devem ter cobrimento de concreto nunca menro que:

PEÇA COBRIMENTO [cm]
Em lajes e paredes no interior de edifícios 1
Em lajes e paredes ao ar livre 1,5
Em vigas, pilares e arcos no interior de edifícios 1,5
Em vigas, pilares  e arcos ao ar livre 2
Em peças em contato com o solo 2

Neste último caso exige-se, junto à armadaura calculada para resistir a esforços de tração, se o solo não fôr rochoso, a intrerposição de uma camada de concreto simples, não computada no cálculo, com espessura mínima de 5 cm.

Em lajes no interior de edifícios, premite-se que 0,5 cm do cobrimento exigido seja feito com embôço.

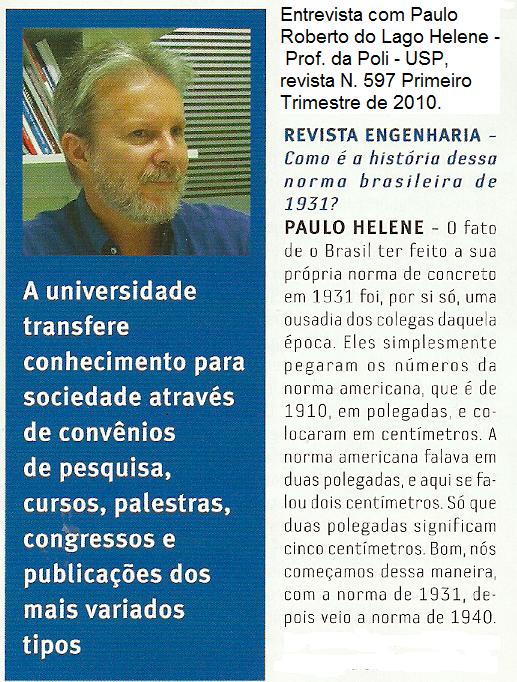

2 - Veja o que disse o professor Paulo em entrevista para a revista Engenharia:
