NÍVEIS DE PROTEÇÃO



Um prédio residencial que tem uma cobertura de telhas metálicas, localizado no topo de um morro, isolado sem outros prédios ao redor, onde moram pessoas e que tenham aparelhos eletrônicos sensíveis e caros requer um Nível de Proteção muito maior que um prédio residencial que tem uma cobertura de concreto, localizado numa região plana no meio de outros prédios mais ou menos do mesmo porte onde moram pessoas que tenham aparelhos eletrônicos comuns.

Predios que mesmo não sendo ocupado por pessoas mas que tenham aparelhos especiais e caros como centrais telefônicas e também peças raras e caras como quadros famosos em museus também requererem Níveis de Proteção elevados.

As normas brasileiras prevêem 4 Níveis de Proteção, identificados por algarismo romano I, II, III e IV.

Vejamos os principais Fatores que devem ser levados em consideração na determinação do Nível de Proteção de um edifício. Os fatores estão relacionados na ordem direta do grau de risco, isto é, primeiro os maiores riscos.

Os fatores não correspondem exatamente aos fatores apresentados pelas normas pois o assunto é de alta complexidade e para facilitar a compreensão de pessoas leigas fizemos algumas simplificações, porém com o cuidado de não mudar, alterar ou  desvirtuar as consideração técnicas estabelecidas.



FATOR A - TIPO DE OCUPAÇÃO:

- Escola, Hospitais, Creche, Asilo;

- Igreja, Teatro, Cinema, Museu, Loja, Estações, Terminais, Aeroportos, Estádios;

- Residencias e Escritórios;

- Fábricas, Oficiais, Laboratórios;

- Casas Térreas.

FATOR B - TIPO DE CONSTRUÇÃO:

- Qualquer tipo de construção com Teto de Palha;

- Qualquer tipo de construção com Cobertura Metálica;

- Qualquer Estrutura de Madeira com Cobertura Não-Metálica;

- Estrutura de Alvenaria ou Concreto com Cobertura Não-Metálica;

- Estrutura de Aço ou Concerto com Cobertura Metálica;

- Estrutura de Concreto com Cobertura Não-Metálica;

- Estrutura de Açõ com Cobertura Não-Metálica.

FATOR C - CONTEÚDO:

- Escola, Hospital, Creche e outros locais com afluência de Pessoas;

- Museus, Galeria de Arte e outros locais com Objetos de valor elevado;

- Subestações Elétricas, Usinas de Gás, Centrais Telefônicas, Estações de Rádio;

- Residências, Escritórios, Fábricas, Oficinas.

FATOR D - LOCALIZAÇÃO:

- Prédio isolado ou mais alto (2X) que outros prédios vizinhos e árvores;

- Prédio mais ou menos do mesmo porte que os demais (poucos) prédios e árvores;

- Prédio mais ou menos do mesmo porte que os demais (bastante) como nas cidades ou na floresta densa.

FATOR E - TOPOGRAFIA:

- Regiã

- Região Montanhosa com picos altos de mais de 900 metros de altura;

- Região Montanhosa com picos médios entre 300 e 900 metros de altura;

- Elevações Moderadas, Colinas;

- Planície.

A norma brasileira NBR-5419 apresenta uma Tabela (Tabela B-6) com diversos exemplos do Níveis de Proteção.

Para facilitar a compreensão, reproduzimos a tabela:

Classificação da Estrutura Tipo da estrutura Efeitos das descargas atmosféricas Nível de
proteção
Estruturas comuns1) Residências Perfuração da isolação de instalações elétricas, incêndio, e danos materiais
Danos normalmente limitados a objetos no ponto de impacto ou no caminho do raio
III
Fazendas, estabelecimentos agropecuários Risco direto de incêndio e tensões de passo
perigosas
Risco indireto devido à interrupção de energia e risco de vida para animais devido à perda de controles eletrônicos, ventilação, suprimento de alimentação e outros
III ou IV 2)
Teatros, escolas, lojas de departamentos, áreas esportivas e igrejas Danos às instalações elétricas (por exemplo:
iluminação) e possibilidade de pânico
Falha do sistema de alarme contra incêndio,
causando atraso no socorro
II
Bancos, companhias de seguro, companhias comerciais, e outros Como acima, além de efeitos indiretos com a perda de comunicações, falhas dos computadores e perda de dados II
Hospitais, casa de repouso e prisões Como para escolas, além de efeitos indiretos para pessoas em tratamento intensivo e dificuldade de resgate de pessoas imobilizadas II
Indústrias Efeitos indiretos conforme o conteúdo das estruturas, variando de danos pequenos a prejuízos inaceitáveis e perda de produção III
Museus, locais arqueológicos Perda de patrimônio cultural insubstituível II
Estruturas com risco
confinado
Estações de telecomunicação usinas
elétricas Indústrias
Interrupção inaceitável de serviços públicos por breve ou longo período de tempo
Risco indireto para as imediações devido a
incêndios, e outros com risco de incêndio
I
Estruturas com risco para os arredores Refinarias, postos de combustível, fábricas de fogos, fábricas de munição Risco de incêndio e explosão para a instalação e seus arredores I
Estruturas com risco
para o meio
ambiente
Indústrias químicas, usinas nucleares,
laboratórios bioquímicos
Risco de incêndio e falhas de operação, com conseqüências perigosas para o local e para o meio ambiente I
1) ETI (equipamentos de tecnologia da informação) podem ser instalados em todos os tipos de estruturas, inclusive estruturas comuns. É impraticável a proteção total contra danos causados pelos raios dentro destas estruturas; não obstante, devem ser tomadas medidas (conforme a NBR 5410) de modo a limitar os prejuízos a níveis aceitáveis
2) Estruturas de madeira: nível III; estruturas nível IV. Estruturas contendo produtos agrícolas potencialmente combustíveis (pós de grãos) sujeitos a explosão são considerados com risco para arredores.

 Os Captores oferecem um cone de proteção (parece um guarda-chuva) sob o qual as coisas e pessoas ficam protegidas da queda do raio.



O ângulo de proteção é fixado pela norma em função do Nível de Proteção e da Altura do edifício.

Para Nível de Proteção III onde encaixa a maioria dos Prédios Residenciais fixa o angulo de proteção em:

Para prédios baixos, até 20 metros de altura, o ângulo de proteção do Captor é de no máximo 45 graus. O que estiver dentro do cone estará protegido. Veja um desenho ilustrativo:

Para prédios médios, até 30 metros de altura, o ângulo de proteção do Captor é de no máximo 35 graus:

Para prédio altos, até 45 metros de altura, oângulo de proteção do Captor é de no máximo 25 graus:

Prédios mais altos que 45 metros ou, em média, 15 andares incluindo o térreo, o barrilete, a casa de máquinas e a caixa d'água superior, deve ser instalado outros captores intermediários. O Cabo de Descida, quando desencapados e isolados servem de Captor e protege toda a superfície da parede lateral das fachadas do prédio. Veja mais detalhs sobre a proteção lateral em .

Nota Importante: As figuras acima ilustram os ângulos de proteção para o Nível III de proteção. A maioria dos Prédios Residenciais se enquadram neste nível de proteção mas há casos de Prédios Residenciais que se enquadram no Nível II e até no Nível I de Proteção.

Isto vai depender da localização da rede de gás, das condições locais de armazenamento dos recipientes de gás, da localização do reservatório do combustível do Gerador de Eletricidade de Emergência e outros fatores técnicos como a localização (local plano, topo de morro), se o prédio tem muitos componentes metálicos (gradil, janelas) nas fachadas ou se na cobertura tem um telhadinho da churrasqueira coberto com telhas metálicas, se o prédio fica perto de uma torre de TV ou de Celular.

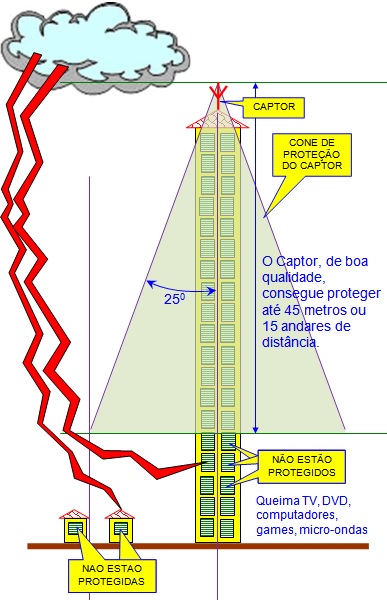

A importância do enquadramento correto não é tanto pelo aspecto administrativo mas sim pela qualidade da proteção. Tenho encontrado muita Queima de Televisores e Computadores por falha da proteção lateral em prédio altos onde o Raio "dá a volta" no cone de proteção:

São questões de difícil solução nas Cias de Seguro pois a cobertura de Queda de Raios será necessário apresentar um Laudo Técnico comprovando que houve Queda de Raio no Prédio e essa comprovação se faz por meio de um "rastro" que eventualmente tenha ficado nas paredes onde o raio "passou queimando", situação que não é muito comum. Então é melhor fazer uma instalação de SPDA bem feita que consiga evitar essas situações.

Para certeza do enquadramento correto do teu prédio, recomendamos consultar um especialista em SPDA. O especialista, além da orientação correta para a escolha da firma e também para a manutenção do SPDA, vai analisar o Projeto de Proteção apresentado pela firma especializada verificando se todos os cantos, quinas e paredes das fachadas estarão adequadamente protegidas contra a Queda de Raios.
